精細篩分振動篩

精細篩分振動篩：

振動式：三次元旋振篩，直線振動篩，直排篩

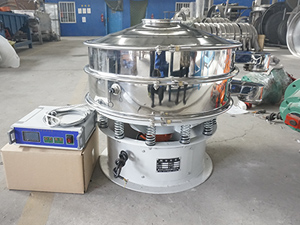

三次元旋振篩原理

三次元振動篩中的振動電機為立式電機，電機上下兩邊裝有偏心重錘，使電機的運動變成水平、垂直、傾斜的三次元運動。其運動方式可調，動力傳送給篩面，就可以使物料的運動軌跡發生變化，從而提高效率。

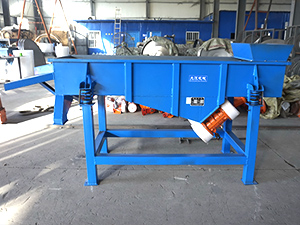

直線振動篩原理

直線振動篩采用的是雙電機驅動，兩臺電機做同步且反向旋轉時，電機上的偏心塊所產生的的激振動力與平行于電機軸線的方向相抵，在垂直于電機軸的方向疊成一個力，因此直線篩的運動軌跡是一條直線。在激振力和物料自重力的合作下，物料在篩面上做拋起運動。兩者結合，達到直線篩的篩分作用。

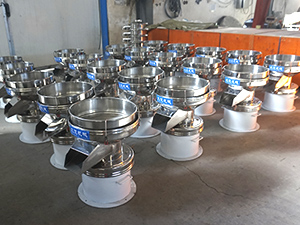

直排篩原理

直排篩的原理是通過振動源的作用使物料在篩面做三維運動，這種運動方式可以使結塊物料散開，快速的通過篩網。精細物料直接由下部排出，雜物粗料則通過排渣出料口排出。

搖擺式： 搖擺篩，方形搖擺篩

搖擺篩原理

搖擺篩是仿造人工篩分。在物料篩分時，想要控制物料的停留時間，可以調整搖擺振動篩的徑向與切角朝驅動軸線的方向。建立水平和拋擲的三維翻滾運動，物料從中心至邊緣在整個篩面上均勻分散，從螺旋運動往軸向傳播細小物料，從而完成篩分。

方形搖擺篩原理

方形搖擺篩啟動后，篩機搖動體即篩箱在慣性力的作用下做前后往復運動，使篩面上的物料隨篩箱一同做定向跳躍式運動，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出，進而完成整個篩分工作。

氣流式：氣流篩，臥式氣流篩（氣旋篩）

氣流篩原理

氣流振動篩的篩網為圓筒狀，置于機體內部，氣流篩工作時不是直接投料進篩體，而是需要經過螺旋輸送機送入，篩箱內部的分流葉片高速且連續運轉，把進入的物料吹起沖向圓筒狀的篩網，細料穿過篩網進入成品儲料箱，粗料則從出料口流出。

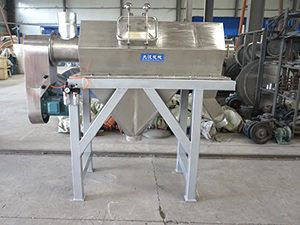

臥式氣流篩原理

其篩網為圓筒狀，置于機體內，物料通過螺旋輸送系統后，和氣流混合、霧化進入氣流篩分機網筒內部，再通過網筒內部的風輪葉片使物料同時受到離心力和旋風推進力，從而迫使物料噴射過網，由細料排出口排出，不能過網的物料沿著網筒壁從粗料排出口排出。
